Mangueras para vibrador rotativo de perforación (acople incorporado)Tipo:NJG-SZ / NNG-SZ

Mangueras para vibrador rotativo de perforación (acople incorporado)

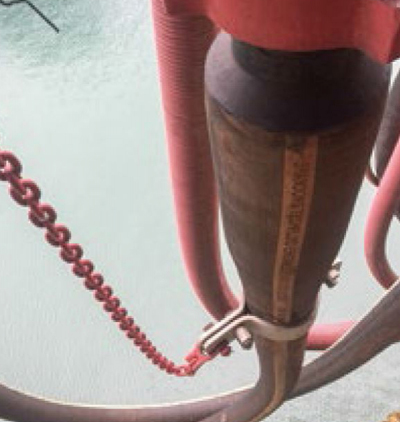

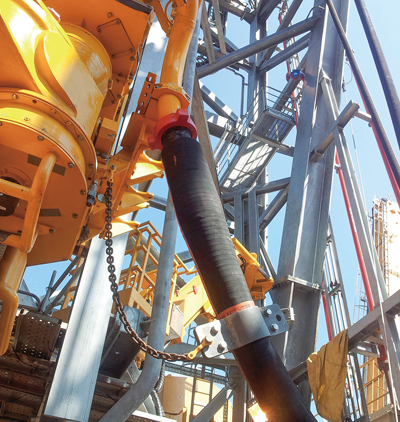

La manguera rotativa es la conexión flexible que va entre la máquina perforadora y el grifo del agua para movimiento vertical, como se puede apreciar en la foto respectiva.
La manguera vibratoria es un tipo de conexión flexible que va entre la bomba de lodo y el tubo vertical con una gran absorción vibratoria.

Producción estándar:

API Spec 7K / ISO 6807 / GB/T 24145

Estándar API:

7K-0458

Rango de temperatura:

Ⅱ level, -25 ~ +100 ℃

Requerimientos de protección contra el fuego:

La estructura normal de la manguera cumple con los estándares de SR6A y además permite poder mantener en contacto con fuego a temperatura de 704 ºC por 5 minutos. Un cobertor externo para una capa de aislante de fuego (tela de fibra de vidrio) cumple con los estándares avanzados de protección de fuego SR6B, y puede estar en contacto con fuego a temperatura de 704 ºC por 30 minutos

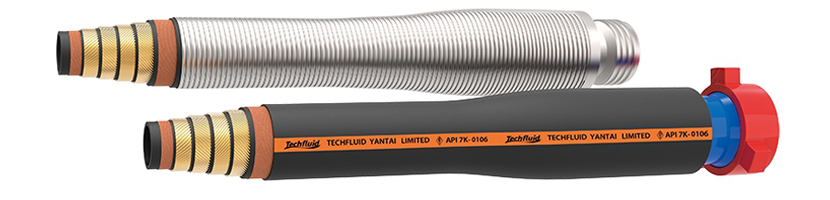

Construcción:
  • El tubo de sellado interno está hecho de caucho de composite, principalmente compuesto de caucho de nitrilo con gran resistencia al aceite, agua de mar, y térmico.
  • Capa protectora hecha de tela de tejido de alta fuerza
  • Material del armazón hecho de cable de hélice de acero de alta fuerza
  • Cubierta de la capa de caucho de composite, hecha de caucho de cloropreno para una gran protección al fuego, al aceite, a la abrasión, al ozono, resistente al envejecimiento.
  • De manera opcional el seguimiento de calentamiento eléctrico
  • De manera opcional la cubierta blindada de acero inoxidable, el cable de acero inoxidable, la cubierta de hélice de polietileno, entre otros. Conforme a los requerimientos específicos
  • Nivel de flexibilidad: FSL2
  • Longitud máxima: 70m
  • Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, arriba de 6.4m ± 1%
  • El radio mínimo de doblado es medido conforme a la línea central de la manguera
Manguera hidráulica para BOP
Manguera hidráulica para BOP
Parámetros técnicos NJG-SZ / NNG-SZ:
Número de código Nivel API Diámetro interno (mm) Diámetro externo (mm) Presión de trabajo (bar) (psi) Prueba de presión (bar) (psi) Protección a la flama Safety Factor FSL Mín. BR (Almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 11.24 70
NNG-SZ-51×34.5 D 2 51 4.17 106 345 5,000 517 7,500 Sí 2.5 FSL2 0.8 0.9 15 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 13 70
NNG-SZ-64×34.5 D 2.5 64 4.65 118 345 5,000 517 7,500 Sí 2.5 FSL2 0.8 0.9 16 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5,000 517 7,500 No 2.5 FSL2 1.1 1.2 18 70
NNG-SZ-76×34.5 D 3 76 5.28 134 345 5,000 517 7,500 Sí 2.5 FSL2 1.1 1.2 20 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.3 21 70
NNG-SZ-89×34.5 D 3.5 89 5.75 146 345 5,000 517 7,500 Sí 2.5 FSL2 1.2 1.3 25 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.4 35 70
NNG-SZ-102×34.5 D 4 102 6.8 173 345 5,000 517 7,500 Sí 2.5 FSL2 1.2 1.4 38 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5,000 517 7,500 No 2.5 FSL2 1.4 1.5 51 70
NNG-SZ-127×34.5 D 5 127 8.07 205 345 5,000 517 7,500 Sí 2.5 FSL2 1.4 1.5 56 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5,000 517 7,500 No 2.5 FSL2 1.6 1.8 57 70
NNG-SZ-51×51.7 E 2 51 4.06 103 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 19 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 28 70
NNG-SZ-64×51.7 E 2.5 64 5.35 136 517 7,500 776 11,250 Sí 2.5 FSL2 1.1 1.2 31 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 31 70
NNG-SZ-76×51.7 E 3 76 5.98 152 517 7,500 776 11,250 Sí 2.5 FSL2 1.2 1.3 35 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7,500 776 11,250 No 2.5 FSL2 1.3 1.4 38 70
NNG-SZ-89×51.7 E 3.5 89 6.57 167 517 7,500 776 11,250 Sí 2.5 FSL2 1.3 1.4 42 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7,500 776 11,250 No 2.5 FSL2 1.4 1.5 44 70
NNG-SZ-102×51.7 E 4 102 7.17 182 517 7,500 776 11,250 Sí 2.5 FSL2 1.4 1.5 50 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7,500 776 11,250 No 2.5 FSL2 1.5 1.6 64 70
NNG-SZ-127×51.7 E 5 127 8.58 218 517 7,500 776 11,250 Sí 2.5 FSL2 1.5 1.6 69 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7,500 776 11,250 No 2.5 FSL2 1.6 1.8 92 70
